مدار تاخیر در قطع و وصل

با سلام.

از این ماژول می‌توانید استفاده کنید. نحوه استفاده از آن در توضیحات ذکر شده است.

با سلام

برای همچین مداری می توانید از 2 عدد ترانزیستور استفاده کنید.

بهتر هست از ترانزیستور های سری ماسفت استفاده کنید مانند IRLML2502 یا 2N7002

خازن را باید باتوجه به مقاومتی که میخواهید قرار بدهید تنظیم کنید.

پیشنهاد میکنم یک مقاومت 10 یا 100 کیلو مولتی ترن برای سمت مقاومت قرار بدهید و در سمت خازن نیز بین 10 الی 100 میکروفاراد کار شما را راه می اندازد.

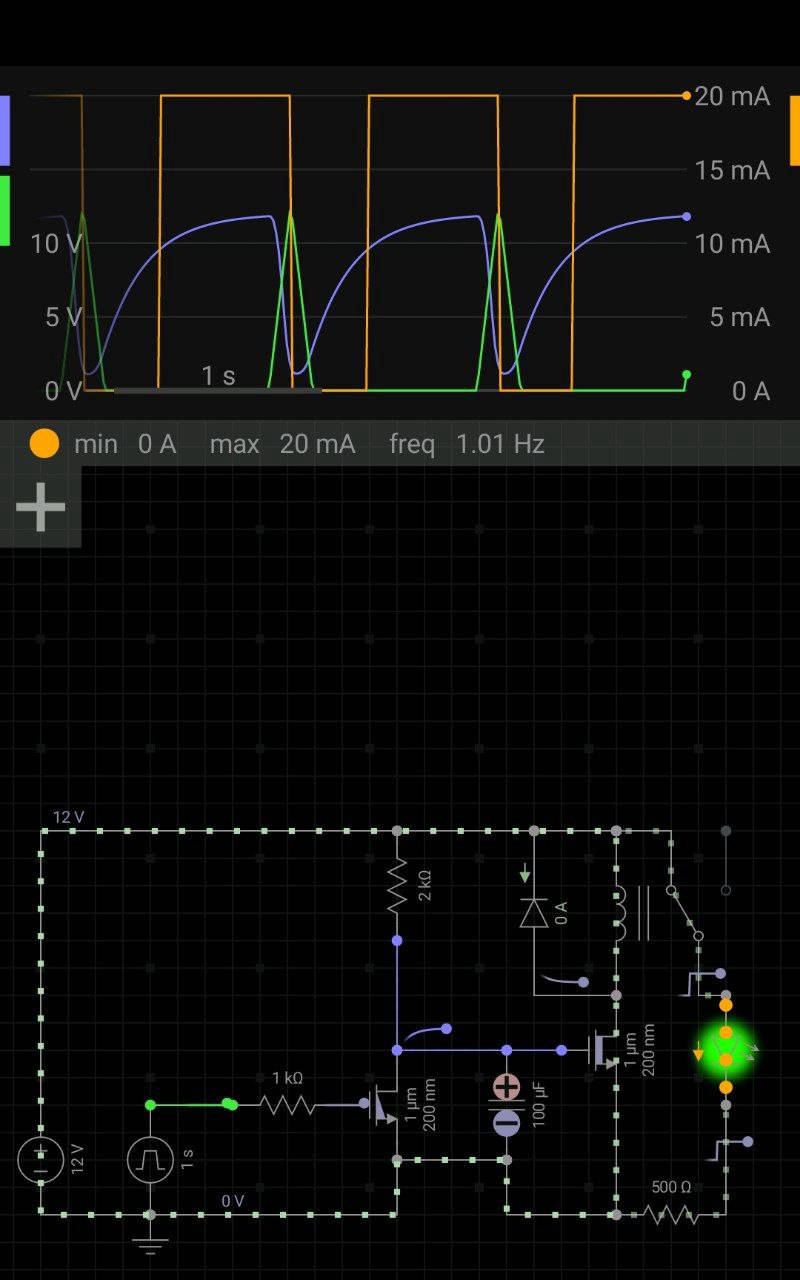

همان طور که در شکل مشاهده میکنید موج سبز رنگ پالسی می باشد که وارد می شود که باعث خالی شدن ولتاژ خازن (رنگ آبی) میشود و پس از پالس خازن شروع به پر کردن می کند و زمانی که از ولتاژ گیت به سورس ترانزیستور عبور کرد خازن رله را فعال میکند و LED روشن می شود (رنگ نارنجی)

شما میتوانید فاصله زمانی که LED خاموش می باشد را بیشتر کنید که همه این ها به مقاومت شما برمیگردد.
