چگونه تنظیم کردن رله

با سلام

ماژول انتخابی شما کار مورد نظر شما را انجام نمیدهد. از ماژول رله تایمر XY-LJ02 برای این کار میتوانید استفاده بنمایید.

دیتاشیت مربوط به راه‌اندازی در توضیحات آمده است. همچنین از توضیحات محصول ماژول تایمر قابل تظیم 12 تا 24 ولت با خروجی CMOS برای راه‌اندازی میتوانید استفاده بنمایید.

مفهوم NC , NO به معنی به صورت نرمال وصل و به صورت نرمال قطع می باشد.

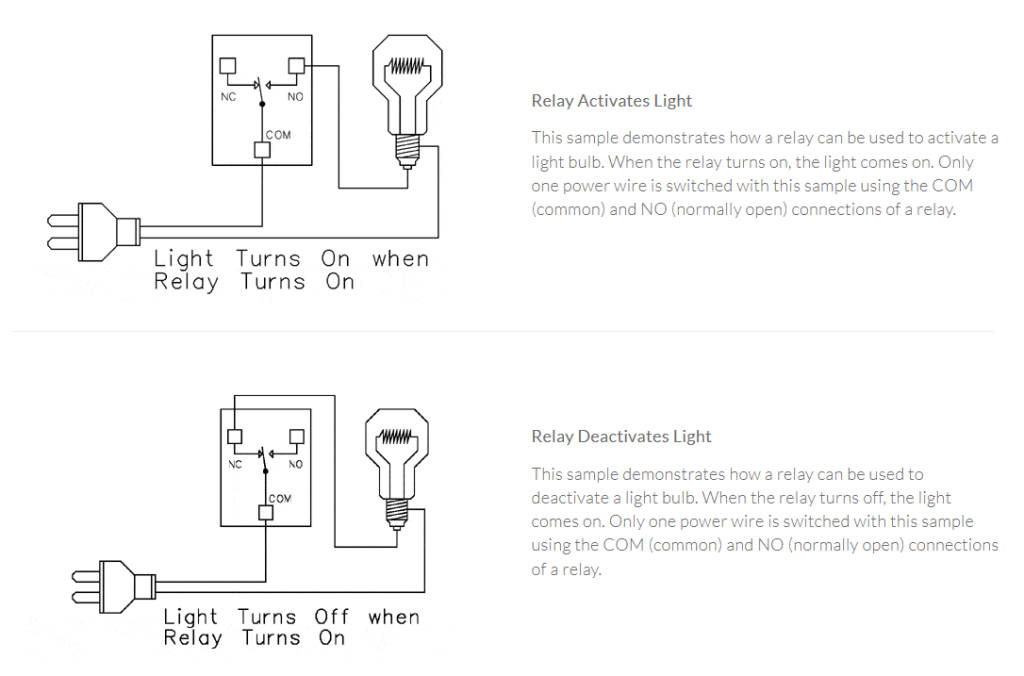

به صورت کلی در زمان استفاده از رله زمان های استفاده از حالت رله را باید مشخص بکنید. به عنوان مثال شما میخواهید 30 دقیقه روشن و 10 دقیقه خاموش داشته باشید. میتوانید سیم کشی را به NO انجام بدهید و این یعنی رله را در زمان روشن (30 دقیقه) یک جریان در حدود 50 میلی آمپری باید بدهید و در زمان خاموش جریانی به رله نمیدهید. این جریان در کوچک امکان دارد سیستم شما تغذیه و کل قطعه دیگر را درگیر بکند. پس در این شرایط ما می آیم معکوس میبندیم یعنی 30 دقیقه خاموش و 10 دقیقه روشن و در این شرایط به دلیل برعکس شدن خروجی به جای وصل کردن NO ما به NC وصل میکنیم. همان طور که در عکس مشاهده میکنید توضیح داده شده است که به چه صورت سیم کشی باید بکنید.

تمام رله ها مانند یک کلید عمل میکنند و میتوانند تا حداکثر رقمی که بر روی آنها نوشته شده است (ولتاژ و جریان) اقدام به کنترل بنمایند.
