سلام
یکی از پایه های آردینو یونو رو خروجی تعریف کردم و یک آژیر پیزو که مصرفش ۲۰۰ میلی امپر بش وصل کردم، صدای آژیرم در میاد و مشکلی نداره، حالا سوال من اینه با توجه به اینکه جریان پایه های آردیونو یونی ۴۰ میلی امپره این باعث نمیشه که اردیونو آسیب ببینه؟
ویراش سوال
ازین آژیرها، روش‌نوشته ۲۰۰ میلی آمپر مصرف دار
با سلام
این مورد یکی از مواردی هست که اگر در حد تست موقت میخواهید اوکی هست ولی اگر برای استفاده طولانی میخواید 100 درصد به آردوینو شما آسیب میزند.
برای این مورد باید از ترانزیستور برای کنترل بین آردوینو و بازر قرار بدهید.
یا از ماژول بازر استفاده بکنید که این ترانزیستور را دارد.
ویرایش اول:
مدار ترانزیستوری مثل همیشه ثابت می باشد. قطعه مورد نظر را به تغذیه وصل میکنید (مثبت به منبع)
منفی را به پایه collector/ drain ترانزیستور وصل میکنید و پایه emitter/source را به منفی منبع خود وصل میکنید

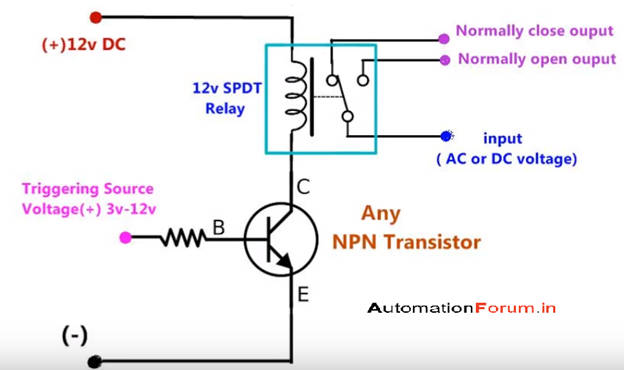

مشابه شکل زیر به جای رله آژیر خود را وصل بکنید.
حتما از این مدار استفاده بکنید فکر کردم از بازر دارید استفاده میکنید. این قطعه توان خیلی بالایی دارد و به صورت حتمی به آردوینو شما آسیب میرساند.
