لطفا راهنمایی بفرمایید برای ساخت یک کیت کاردستی برای کودکان خرید کدام مدل از بازر، لامپ، کلید، جای باطری و سیم مناسب تر است؟
سپاسگزارم
با سلام
در مورد اینکه یک حالت شاستی داشته باشیم که تمام این قطعات را بر روی آن قرار بدهید میتوانید یک برد هزار سوراخ تهیه بنمایید که قطعاتی که جلوتر به شما توضیح دادم میشود را بر روی آن هویه بنمایید و آماده استفاده بشوند.
برد سوراخ دار دو لایه - PCB سوراخ دار 9 در 15 سانتی متری
حالا محصول هایی که به کار شما می آیند نیز به این صورت میشوند.
زنگ اخبار (بازر) الکترومغناطیسی اکتیو 3/5/12 ولت (نسخه 5 ولت را تهیه بنمایید)
تک سوئیچ 6 پایه On Off سایز 7x7 میلی متر
ال ای دی 3 میلی متری 3 پین مات دو رنگ سبز و قرمز کاتد مشترک
از این مقاومت ها نیز برای LED ها نیاز دارید استفاده بنمایید مقاومت 330 اهم 1/4W 5%
جای باتری را نیز بهتر می باشد که 3 عددی تهیه بنمایید تا با ولتاژ بازر مشترک بشود.
جا باتری قلمی بدون درب سایزهای مختلف
نقشه سیم کشی را در پیام بعدی خدمت شما توضیح میدهم

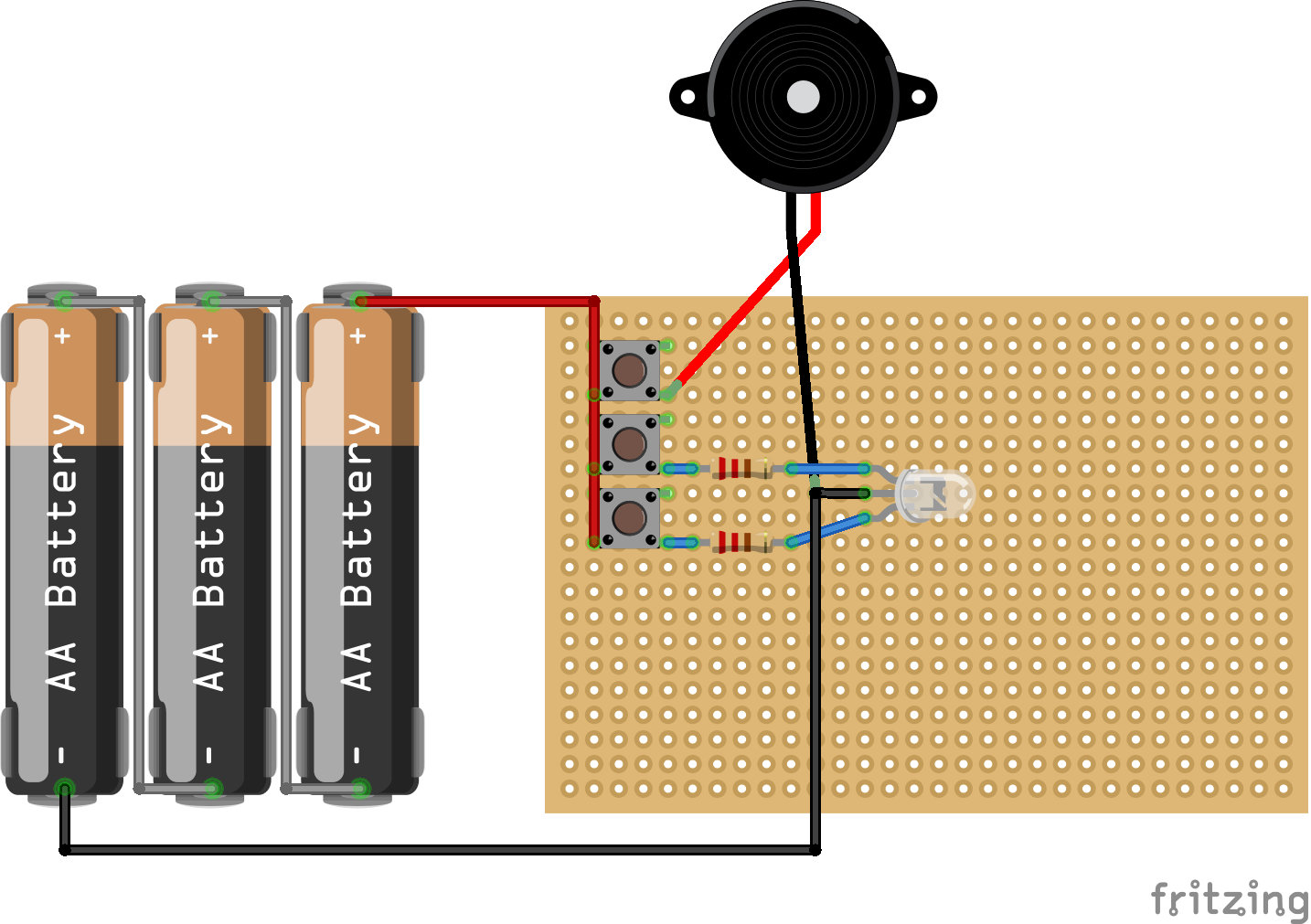

نقشه سیم کشی حدودا به این صورت میشود
کلید هایی که به شما پیشنهاد داده شد به صورت قفل شونده هست و زمانی که فشار بدهید قفل میشود تا زمانی که دوباره فشار داده شود تا آزاد شود. اگر میخواهید کلید را فشار بدهید و پس از رها کردن آزاد بشود چراغ یا بازر خاموش بشود میتوانید از کلید تک سوئیچ DIP (میکرو سوئیچ) 6x6 استفاده بنمایید
این نقشه بر اساس کلید دومی می باشد که به شما معرفی شد اما اگر خواستید از همان کلید اول استفاده بنمایید در آن کلید 3 عدد پین در هر ردیف دارد. کافی است پین وسط را به تغذیه (سیم قرمز) وصل بنمایید
و یکی از پین های سمت مقابل را به مقاومت بدهید که به LED برود.
LED پیشنهادی نیز 2 رنگ می باشد و با فشار دادن هر کلید یکی از رنگ های سبز یا قرمز روشن میشود و با فشار دادن هر 2 جفت رنگ ها روشن میشود.
اگر 3 رنگ همین مورد را خواستید میتوانید محصول ال ای دی 4 پین رنگی RGB کاتد مشترک را تهیه بنمایید.
بازر را نیز مستقیم میتوانید روی همین برد قرار بدهید در اینجا فقط برای اینکه به چه صورت سیم کشی باید بشود بیرون قرار داده ام.
سایز بردی که خدمت شما عرض کردم بزرگ می باشد و میتوانید با تیغ آن را کوچک تر بنمایید و چندین عدد از این برد ها بسازید.
اگر سوال دیگری بود میتوانید همین جا مطرح بفرمایید تا پاسخ شما داده بشود.
