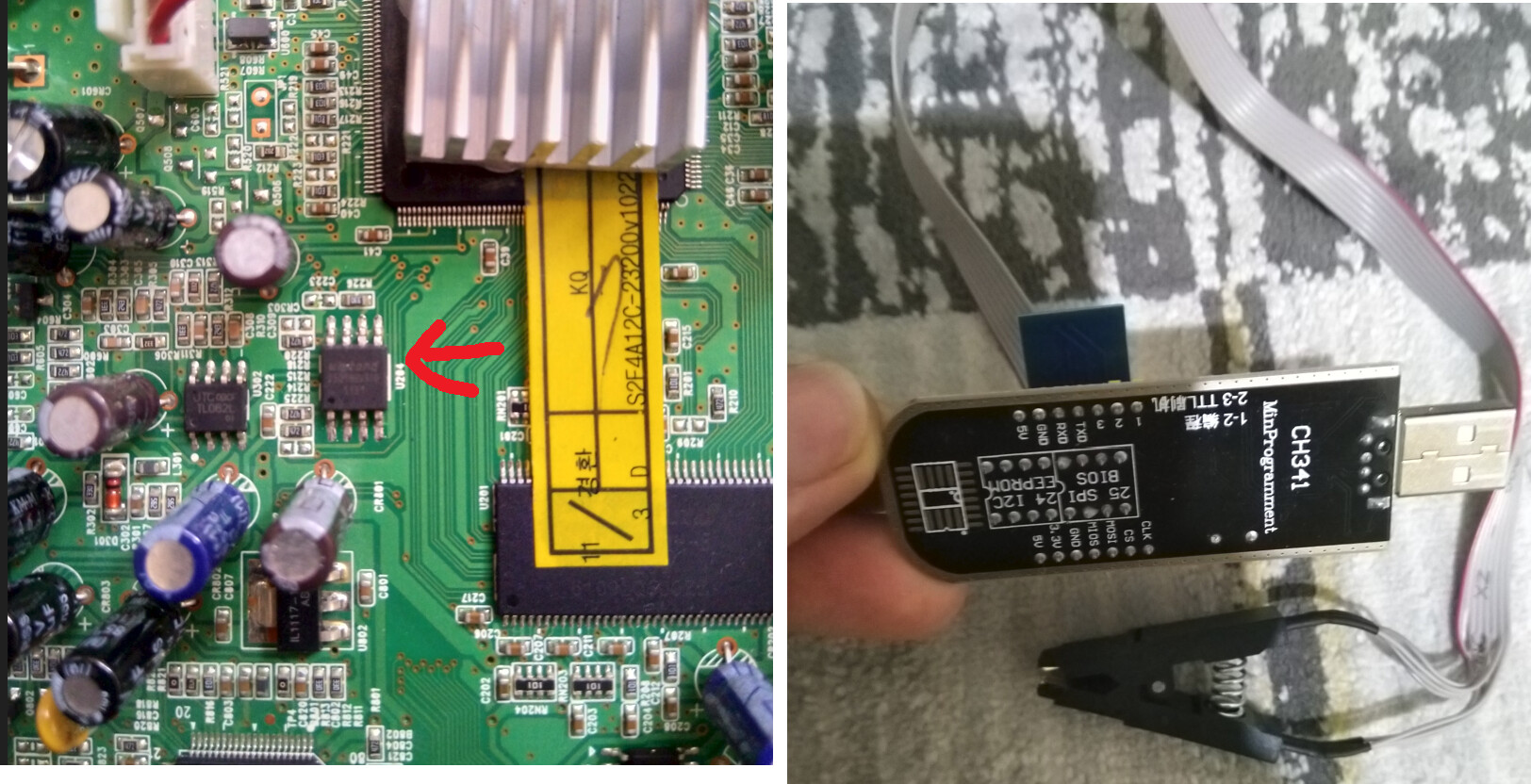

سلام ابن کلیپس ها به ایسی گیرنده دیجتال میخوره؟ winbound 25q168vsig مربعی هست عکس میزارم سمت چپ برچسب زرد هست. خوب چفت نمیشه روش هی صدای قطع و اتصال یو اس بی از سیستم میاد و چراغ قرمز پروگرامر کمرنگ پررنگ میشه و برنامه ch341 که محیط ابی داره هنگ میکنه و یکم ایسی گرم میشه! جهت اتصال با سیم قرمز رو رعایت کردم که به پایه 1 ایسی میزنم. درحالیکه توی یوتیوب به همین کلیپس ماردبرد رو پروگرام میکنن
با سلام
چند مورد
- در زمان پروگرام کردن نباید برد شما روشن باشد و برق فقط از سمت سیستم باید بیاید.
- قبل از پروگرام کردن وقتی برق خود برد روشن می باشد با مولتی متر پایه VCC و GND چیپ را چک بنمایید که برق وجود دارد یا خیر، اگر برقی نداشتید و چیپ داغ میکند یعنی سوخته است و باید عوض بشود
- بله با همین کلیپس ها و با همین برد ها پروگرام میشود و تنها نکته همین می باشد که جهت وصل کردن را درست انجام بدهید.
- و مورد آخر اکثرا در این برد ها پایه VCC از طریق یک مقاومت 0 اهم یا سلف فریت به تغذیه وصل شده است که باید آن را با هویه بردارید سپس پروگرام را انجام بدهید، چون وقتی این ارتباط وصل باشد برق پروگرامر به میکرو دستگاه میرسد و میخواد روشن بشود و فشار را به سمت USB سیستم شما می آورد. پس این مورد باید قطع بشود. اگر پایه VCC مستقیم به میکرو رفته بود نیازی به این کار نیست
منظوزتون از برد روشن نباشه چیه؟ همون گیرنده اگه هست خاموشه کلا از برق کشیدم جهت اتصال کلیپس رو درست میزنم منظورتون از پایه vcc خود پروگرامره؟ یه نکته بگم من ایسی یه کارت گرافیک رو که کوچکتر بود رو مستطیل شکل بود رو تونستم کلیپس رو بزنم بهش و خودش خوند پس سالمه رو این ایسی های مربع جواب نمیده یا یجا مشکل هست.الان این عکس پروگرامر من باید سیمکشی کنم؟
خیر منظورم از پایه VCC پایه همین چیپ حافظه 25q168vsig هست.
این کلیپس ها نباید براشون فرقی داره باشه چه مدلی بهش وصل میکنید و باید همه مدل های SO8 را درایو بکنند.
نیازی به سیم کشی نیست صرفا چک بنمایید که درست دارید وصل میکنید.
اگر با یک چیپ دیگر تست کرده اید پس اتصال های شما درست هست.
اها فهمیدم خب ایسی رو نمیتونم جدا کنم صرفا میخواستم با کلیپس برنامشو کپی بگیرم که الان فهمیدم پایه vcc باید جدا شه.درضمن گفتم داغ میکنه ایسی نسوخته سالمه بالا میاد گیرنده.یه چیزی برام عجیبه که چرا همه این ایسی های مربعی نمیخورن به کلیپس و فرق دارن ولتاژ هاشون چون دیدم ایسی مودمم بدون خارج کردن بهش وصل میکنن ظاهرا فقط این ایسی گیرنده این مدل نمیشه

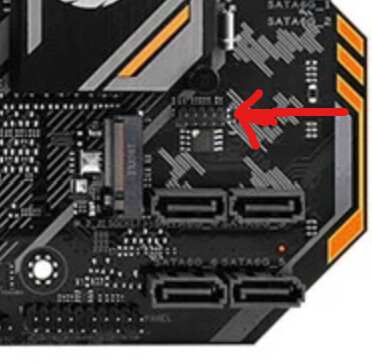

یه سوال دیگه داشتم توی مادربرد ها کنار ایسی فلش که پین هدر هست شما میدونید فاصله بین پین هاش چقدره؟ یه سیم فلت idc چی مدلی پیشنهاد میکنید که مستقیم بدون خارج کردن وصل شه به پروگرامر؟
این موضوع برای بنده هم عجیب می باشد که به این کد نمیخورد.
بله تغذیه باید جدا باشد که امکان پروگرامر را به شما بدهد.
برای مورد مادربرد شما نیز اگر فاصله پایه ها نزدیک باشد احتمالا کد 2mm استفاده شده است
استاندارد پین هدر ها به این صورت می باشد
2.54mm = 0.1inch
2.0mm
1.27mm = 0.05inch
1.2mm
1.0mm
0.8mm
و در سایز های بزرگ نیز 2 نوع داریم مربعی و گرد. برای مثال در ماردبرد ها پین هدر فن ها 2.54 مربعی هستند و RGB ها 2.0 گرد هستند.
